如何使用全站儀進行導線測量?全站儀導線測量步驟
使用全站儀進行導線測量,通常用于建立和復測大地控制網,如建筑放樣、道路施工、地形測量等。南京環球測繪為您詳解全站儀導線測量基本步驟!
以下是全站儀導線測量基本步驟:

1. 準備工作:
- 確定測量路線:規劃好需要測量的閉合或附合導線路線,包括起點、終點和中間各控制點。
- 設備準備:全站儀、棱鏡、三腳架、記錄表格或數據采集設備。
2. 儀器設置:
- 連接棱鏡:在每個控制點設置棱鏡,確保它們固定且易于瞄準。
- 設置儀器:輸入測量參數,如大氣壓力、溫度等,開啟儀器并進行初始化。
- 精確對中整平:確保儀器中心與棱鏡在同一水平線上,氣泡居中。

3. 角度測量:
- 盤左(順時針?lè)较颍┟闇?zhǔn)后方已知點,設零水平角,記錄讀數。
- 然后瞄準下一個相鄰點,記錄水平角變化。
- 再次設零,重復此過程直到完成一個測回。
4. 距離測量:
- 使用全站儀的測距功能,測量?jī)衫忡R之間的距離,可能需要多次測量取平均值以減小誤差。
5. 坐標計算:
- 在每個點上,根據測量的水平角和距離,按照公式計算出坐標方位角和水平距離。
- 使用已知點的數據,計算坐標增量(X和Y),然后加上起始點的坐標,得到新的點的坐標。

6. 閉合差檢查:
- 對所有角度和距離的閉合差進行計算,檢查是否在允許的誤差范圍內,如有較大偏差,需找出原因并修正。
7. 記錄和報告:
- 將測量數據記錄在測量記錄表中,包括觀測值、計算值和閉合差。
- 根據需要制作最終的導線成果圖或坐標成果表。
8. 質量控制:
- 定期進行儀器校準,確保測量精度。
- 審核測量過程,確保無遺漏和錯誤。
這些全站儀導線測量步驟需要一定的專業知識和實踐經驗,遵循規范操作,才能確保測量結果的準確性和一致性。
南京環球測繪儀器有限公司提供RTK/GPS、千尋知寸CORS賬號、中緯全站儀、水準儀、經緯儀、垂準儀、無人機等測繪儀器的銷售、租賃、檢定、校正、維修等服務,也承接測繪培訓與各種內外業工程測量任務,有相關的需要了解都可以留言或者在線咨詢我們,我們將詳細為你解答。
更多相關
中緯ZG25:高精度GNSS接收機的優秀代表
中緯ZG25RTK:高精度定位的技術革新者中緯ZG25RTK作為國產高精度定位設備的代表,憑借其卓越的技術性能和創新的功能設計,正在重塑測量行業的技術格局。這款設備不僅實現了關鍵技術的自主突破,更...

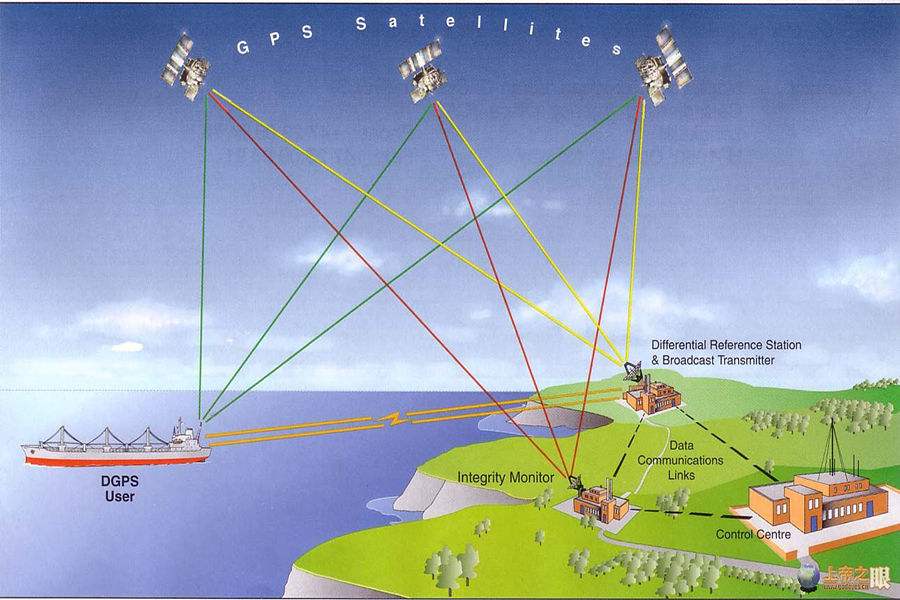

北斗高精度定位導航系統不久將實現民用
作為一個從一出生就注定要走向?qū)こ0傩占业摹皣?guó)之重器”,中國衛星導航系統“北斗”何時用、誰能用、怎么用等問題一直備受矚目。也因此,1月12日,在“北斗”衛星又一次成功飛天,拉開2018年高密度發射序...
成都縱橫大鵬無人機-縱橫股份科創板上市
2月10日,成都縱橫自動化技術股份有限公司(縱橫股份,688070.SH)在上海證券交易所科創板成功上市,正式登陸A股資本市場。作為國內第一家以無人機為主營業務上市的企業,縱橫股份迎來重要的里程碑...
千尋位置建設運營國家北斗地基增強系統“全國一張網”
國家北斗地基增強系統“全國一張網”是中國第二代衛星導航系統重大專項,也是由國家北斗辦主導建設的北斗衛星導航系統重要的地面基礎設施,該系統分布在全國的基準站實時接收北斗、GPS、GLONASS、...
慣導單元助力中海達V98三秒完成傾斜測量初始化-實測
(V98GNSSRTK系統)中海達小黃機V98RTK重裝升級加量不加價,加入慣導模塊,成為了免校正傾斜測量全家桶中的一員。 拆封一套新鮮出爐的V98RTK高顏值的外觀、高性能的主機、高品質的...
北斗和GPS能有什么結果——解讀中美導航系統合作
12月上旬,中美雙方簽署《北斗與GPS信號兼容與互操作聯合聲明》(以下簡稱《聲明》),兩大衛星導航系統將實現民用信號互操作。 消息傳出后,引起部分讀者不解:兼容有何意義?是否意味著北斗將技術拱手...
康乾時期的輿地測繪:中國的"地理大發現"
2018年央視春節聯歡晚會上,故宮的《絲綢之路山水地圖》首次向公眾展示,引來各方熱議,也引起學界對中國古代輿地測繪、疆域、交通歷史的關注。本文詳察康熙、雍正、乾隆三朝的地理測繪背景及實況,意在表明...

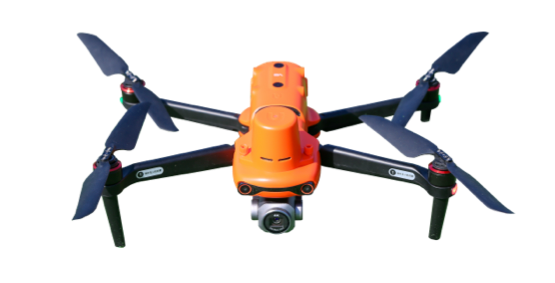

千巡翼X1間讓航測效率加倍提升
